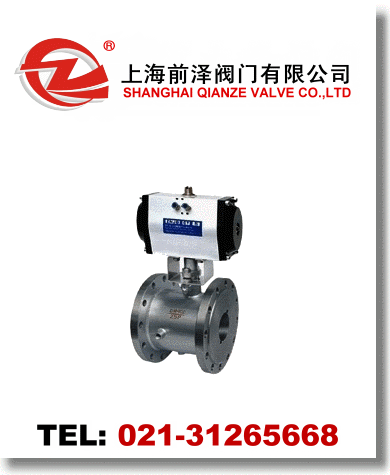

氣動保溫球閥該產品具有良好的保溫保冷特性,且閥門的通徑和管徑一至,介質呈直線流動，阻力小，最適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

氣動保溫球閥技術參數及執行標準：

公稱通徑		DN15～200、NPS 3/4～8
公稱壓力(Mpa)		PN1.6~2.5、Class150~300、10K、20K
閥門材料及適用工況	零件名稱	材    料
	3.閥體	WCB	CF8(304)	CF8M(316)
	2.閥座	1Cr18Ni9Ti	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	4.密封圈	聚四氟乙烯、對位聚笨
	5.球體	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	6.閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	1.夾套	25	25	25
	7.填料	聚四氟乙烯、柔性石墨
	適用介質	水、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕性介質
	適用溫度	-29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）
設計制造		GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
結構長度		GB/T 12221-1989、ANSI B16.10；JIS B2002
連接法蘭		JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
壓力試驗		JB/T 9092-1999、API 598
傳動方式		手動、蝸輪蝸桿傳動、氣動、電動。

氣動保溫球閥主要外形及連接尺寸表：

公稱通徑		d	L	D		E	Q	H	W	管螺紋
(mm)	(in)			(mm)	(in)					P
20	3/4"	19	117	40	1.5"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	1 1/2"	38	165	65	2.5"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	800	G3/4"
200	8"	203	330	300	12"	100	492	410	800	G3/4"
