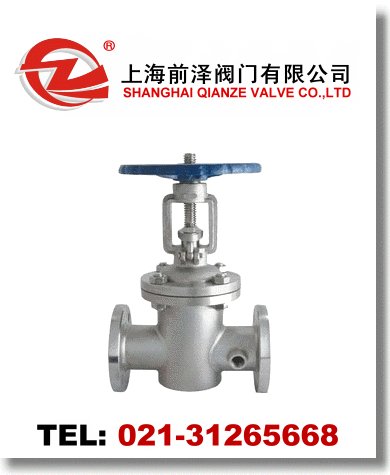

| 不銹鋼保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
不銹鋼保溫閘閥應用規范:
1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
不銹鋼保溫閘閥主要零件材質BZ41H/W
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
閘板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
1Cr13 |
|
閥桿 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
PTFE編織 |
石墨Graphite |
|
墊片 |
304L+PTFE |
304L+PTFE |
316L+PTFE |
316L+PTFE |
石墨+304
Graphite+304 |
|
壓蓋 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料壓環 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
不銹鋼保溫閘閥主要連接尺寸BZ41H/W1.6MPa
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
310 |
358 |
372 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
|
W |
mm |
200 |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
不銹鋼保溫閘閥主要連接尺寸BZ41H/W2.5MPa
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 |
|
W |
mm |
240 |
240 |
280 |
300 |
320 |
360 |
400 |
450 |
560 |
640 |
不銹鋼保溫閘閥主要連接尺寸BZ41H/W4.0MPa
|
尺寸 |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
mm |
200 |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
mm |
358 |
373 |
435 |
500 |
614 |
674 |
818 |
969 |
1145 |
1145 | |
